Что включает техническое диагностирование трубопроводов?
Техническое диагностирование трубопроводов представляет собой комплекс мероприятий, направленных на определение фактического состояния трубопровода, его элементов, сварных соединений, арматуры, опор и защитных покрытий. Работы выполняются для оценки соответствия объекта нормативным требованиям, определения возможности дальнейшей безопасной эксплуатации и выявления факторов, способных привести к аварии, утечке или разгерметизации. В Иванове специалисты компании Авеста ОТиПБ проводят обследования промышленных, технологических, тепловых, паровых, газовых, водяных и иных трубопроводных систем.
В состав диагностических мероприятий в зависимости от назначения, параметров и условий эксплуатации объекта могут входить:
1. Анализ паспорта, проектных материалов, исполнительных схем, актов предыдущих обследований и другой производственной документации.
2. Визуальный контроль наружной поверхности, состояния изоляции, опор, компенсаторов, фланцев, запорной арматуры и доступных элементов.
3. Измерительный контроль толщины стенки, овальности, геометрии, прогибов, смещений и других параметров.
4. Ультразвуковой контроль основного металла и сварных соединений для обнаружения внутренних дефектов.
5. Радиографический контроль отдельных участков, если он необходим для подтверждения качества сварных швов.
6. Поиск поверхностных дефектов, трещин, расслоений, подрезов, пор, непроваров и иных нарушений.
7. Оценка коррозионного износа, остаточной толщины стенки, прочности и ресурса трубопровода.
По итогам обследования оформляются протокол контроля, технический отчет и заключение лаборатории. Документы содержат сведения об объекте, примененных методиках, выявленных дефектах, результатах измерений, выводах и рекомендациях по ремонту, ограничению параметров либо дальнейшей эксплуатации. Если диагностика проводится для продления ресурса, результаты используются ответственными лицами при принятии решения о возможности безопасной работы оборудования.
Какие дефекты и повреждения выявляются при диагностировании трубопроводов?
В ходе технического диагностирования выявляются повреждения, которые невозможно надежно определить только по внешнему осмотру или анализу документации. Основная задача обследования состоит в том, чтобы установить характер, размеры, расположение и степень опасности каждого дефекта, а также определить его влияние на прочность и герметичность трубопровода. Специалисты оценивают состояние металла, сварных соединений, соединительной арматуры, опорных конструкций и защитных покрытий. Особое внимание уделяется участкам, работающим под давлением, при повышенной температуре, в агрессивной среде или в условиях значительных вибрационных нагрузок.
На практике диагностические мероприятия позволяют обнаружить:
1. Дефекты сварных швов, включая трещины, непровары, несплавления, пористость, подрезы, превышение допустимой выпуклости и нарушение геометрии соединения.
2. Коррозионный износ наружной и внутренней поверхности, язвенную коррозию, локальное истончение стенки и сквозные повреждения.
3. Поверхностные дефекты, возникающие вследствие механических ударов, перегрева, усталости металла, неправильного монтажа или длительной эксплуатации.
4. Внутренние дефекты, не выходящие на поверхность и выявляемые с помощью ультразвукового контроля, радиографического контроля или других методов неразрушающего контроля.
5. Деформации, вмятины, овальность, смещение оси, провисание, повреждение опор и нарушение работы компенсаторов.
6. Следы перегрева, эрозии, кавитации, вибрационного воздействия, химического разрушения и неблагоприятного влияния рабочей среды.
7. Нарушения защитной изоляции, лакокрасочного покрытия, теплоизоляции и антикоррозионной защиты.
Для каждого обнаруженного повреждения фиксируются координаты, размеры, ориентация и технические характеристики. При необходимости выполняются дополнительные замеры и расчеты, позволяющие определить остаточную прочность, допустимые параметры эксплуатации и необходимость ремонта. Проверка соответствия проводится с учетом проектных данных, фактических условий работы, требований промышленной безопасности и локальной документации предприятия. Такой подход позволяет не просто перечислить дефекты, а установить их значимость и предложить обоснованные меры по устранению.
Какие методы неразрушающего контроля применяются при обследовании трубопроводов?
Выбор методов неразрушающего контроля зависит от материала трубопровода, его диаметра и толщины стенки, характера рабочей среды, температуры и давления, доступности поверхности, предполагаемого типа дефектов и требований нормативной документации. Диагностирование обычно начинается с изучения документов и визуального осмотра, после чего специалисты определяют перечень участков, требующих инструментальной проверки. Применение нескольких методов позволяет получить более полную картину технического состояния и снизить риск пропуска опасного повреждения.
В состав обследования могут включаться следующие виды контроля:
1. Визуальный контроль. Используется для оценки состояния наружной поверхности, сварных соединений, опор, арматуры, изоляции и доступных конструктивных элементов. Метод позволяет выявить трещины, следы коррозии, деформации, потеки, механические повреждения и нарушения монтажа.
2. Измерительный контроль. Включает замеры толщины стенки, геометрических параметров, овальности, прогибов, смещений, глубины повреждений и размеров сварных соединений. Результаты сопоставляются с проектными и допустимыми значениями.

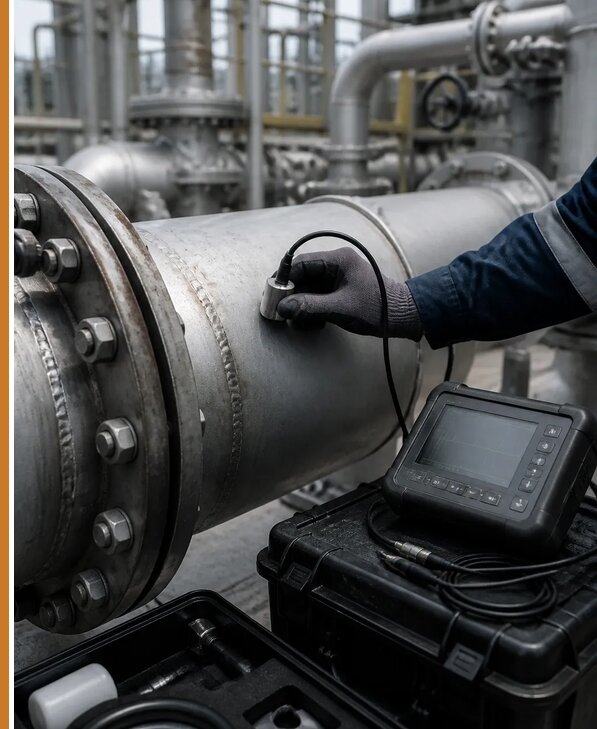

3. Ультразвуковой контроль. Применяется для поиска внутренних несплошностей, расслоений, непроваров, несплавлений и локального истончения металла. Метод подходит для оценки толщины стенки и определения остаточного ресурса отдельных участков.
4. Радиографический контроль. Позволяет получить изображение внутренней структуры сварного соединения и выявить объемные дефекты, поры, включения, непровары и другие нарушения. Работы выполняются с учетом требований радиационной безопасности и организации охранной зоны.
5. Капиллярный, магнитопорошковый и другие методы. Они применяются для поиска поверхностных и подповерхностных трещин, особенно на сварных швах, участках ремонта и элементах, испытывающих циклические нагрузки.
По результатам контроля оформляется протокол контроля с указанием примененных средств, параметров обследования, обнаруженных индикаций и результатов их оценки. Исследования выполняются с привлечением специалистов и оборудования, соответствующих установленным требованиям. При необходимости аттестованная лаборатория подтверждает достоверность результатов и предоставляет заключение лаборатории, которое используется в составе технического отчета. Итоговая оценка соответствия формируется не по одному измерению, а по совокупности данных.
Когда необходимо проводить техническое диагностирование трубопроводов?
Техническое диагностирование требуется в случаях, когда необходимо подтвердить безопасность действующего трубопровода, установить фактическое состояние после длительной эксплуатации, подготовить объект к продлению ресурса или выявить причины повреждений. Периодичность и объем работ определяются назначением оборудования, рабочими параметрами, условиями эксплуатации, требованиями промышленной безопасности, проектными решениями и локальной документацией организации. На практике необходимость обследования может быть установлена планом производственного контроля, предписанием надзорного органа, результатами осмотра или решением ответственных лиц.
Диагностика особенно важна в следующих ситуациях:
1. Истек расчетный или назначенный срок службы трубопровода, а эксплуатация планируется в дальнейшем.
2. Объект подвергался ремонту, реконструкции, замене участков, врезке новых линий, изменению давления, температуры или рабочей среды.
3. Обнаружены утечки, запотевания, провисания, вибрация, шум, изменение цвета изоляции, локальный нагрев или другие признаки неблагополучного состояния.
4. На поверхности выявлены очаги коррозии, вмятины, повреждения покрытия, деформации или следы механического воздействия.
5. Произошли авария, разгерметизация, резкое изменение режима работы, гидравлический удар, пожар либо иное воздействие, способное снизить прочность металла.
6. Требуется подтвердить возможность эксплуатации после устранения дефектов или определить допустимые параметры работы.
7. Отсутствуют достоверные сведения о фактической конструкции, материалах, проведенных ремонтах и предыдущих обследованиях.
При плановой диагностике заранее формируется программа работ, определяется перечень контролируемых участков, подготавливается доступ, очищается поверхность и обеспечивается безопасный вывод оборудования из работы, если это необходимо. При внеплановом обследовании сначала принимаются меры по обеспечению безопасности персонала и локализации потенциально опасного участка. Авеста ОТиПБ выполняет анализ имеющихся сведений, подбирает методы контроля и организует оформление результатов с учетом условий объекта в Ивановской области. По итогам заказчик получает технический отчет с выводами о текущем состоянии, выявленных ограничениях и рекомендуемых мероприятиях: ремонте, замене элемента, повторном контроле, снижении параметров или продолжении эксплуатации.
Какие документы оформляются по результатам технического диагностирования трубопроводов?
Документальное оформление является обязательной частью технического диагностирования, поскольку результаты обследования должны подтверждать фактическое состояние объекта и служить основанием для управленческих и технических решений. Состав документов зависит от назначения трубопровода, условий эксплуатации, объема проведенных работ и требований конкретных нормативных актов. Документы должны быть понятны специалистам предприятия, ответственным за безопасную эксплуатацию, ремонт, производственный контроль и подготовку оборудования к дальнейшей работе.
Обычно по итогам обследования формируется комплект, включающий:
1. Программу или план диагностирования с указанием объекта, границ обследования, применяемых методов, контролируемых участков и критериев оценки.
2. Акт или подтверждение проведения визуального и измерительного контроля с фиксацией состояния трубопровода, арматуры, опор, изоляции и сварных соединений.
3. Протокол контроля по каждому примененному методу. В нем указываются сведения об оборудовании, средствах измерений, специалистах, параметрах контроля, результатах и выявленных показаниях.
4. Ведомость дефектов с описанием характера повреждения, координат, размеров, фотографий, схем расположения и рекомендаций по устранению.
5. Расчеты остаточной толщины, прочности, устойчивости и остаточного ресурса, если такие расчеты необходимы для принятия решения.
6. Заключение лаборатории, подготовленное по результатам исследований и подтверждающее выводы по контролируемым участкам.
7. Технический отчет с общей оценкой состояния, анализом результатов, указанием ограничений, выводами о возможности дальнейшей эксплуатации и перечнем обязательных мероприятий.
8. Рекомендации по ремонту, замене, повторному контролю, контролю соблюдения требований при выполнении восстановительных работ и срокам последующего обследования.
В документах отражаются исходные данные, сведения о конструкции, рабочей среде, давлении и температуре, история эксплуатации, результаты предыдущих ремонтов и выявленные изменения. При заказе услуги под ключ скидка от 15 процентов. Отправьте запрос КП Анатолию Егоровичу, чтобы специалисты могли определить необходимый объем работ и состав итогового комплекта. Стоимость обследования начинается от 15498 руб/м², если расчет ведется по площади контролируемой поверхности, однако окончательная цена зависит от протяженности, диаметра, доступности, количества методов и необходимости остановки оборудования.
